1 范圍

      GB/T 5135的本部分規定了自動噴水滅火系統消防管道支吊架的術語和定義、分類、型號編制、要求、試驗方法、檢驗規則及標志、包裝、運輸、貯存等。

      本部分適用于自動噴水滅火系統中的消防管道支吊架，用于其他系統的給水管道支吊架也可參照?qǐng)?zhí)行。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 191 包裝儲運圖示標志

      GB/T 3098.1 緊固件機械性能 螺栓、螺釘和螺柱

      GB/T 3098.2 緊固件機械性能 螺母 粗牙螺紋

      GB/T 3098.4 緊固件機械性能 螺母 細牙螺紋

      GB/T 9969 工業產品使用說明書 總則

3 術語和定義

      下列術語和定義適用于本文件。

3.1

      消防管道支吊架 pipe hangers

      自動噴水滅火系統中將消防管道安裝固定在建筑構件上連接承力部件的組合。

3.2

      支架 bracket

      安裝在建筑垂直面上，管道安裝固定在其主體承力部件上方，通過支撐作用將管道連接固定的一種消防管道支吊架。

3.3

      吊架 hanger

      安裝在建筑物頂面結構上，管道安裝固定在其主體承力部件的下方，通過牽拉作用將管道連接固定的一種消防管道支吊架。

3.4

      建筑連接部件 building attachment component

      消防管道支吊架中將支吊架主體承力部件固定在建筑物上并將支吊架的受力傳遞到建筑部件的單個或組合部件。

3.5

      主體承力部件 main supporting component

      消防管道支吊架中一端通過建筑連接部件與建筑物連接，一端與管道連接，承受全部管道重力的單獨或組合的主體部件。

3.6

      輔助固定部件 accessorial retaining component

      消防管道支吊架中通過自身鎖緊防止管道或其他部件發生滑脫移動的組件。

3.7

      non-heat sensitive material

      在（＋540±10）℃的溫度下拉伸強度不低于（＋20±5）℃時拉伸強度的材料。

4 分類

      按消防管道支吊架對消防管道的承力方式可分為：

      a）支撐式消防管道支吊架（簡稱支架），用符號Z表示；

      b）懸吊式消防管道支吊架（簡稱吊架），用符號D表示。

5 型號編制

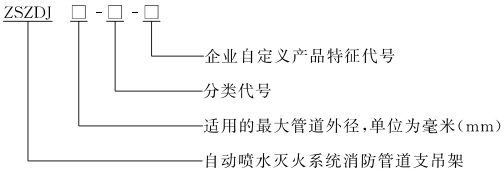

      編制方法如下：

      示例：ZSZDJ 165-Z-A表示最大可承受管道外徑為165mm的消防管道，承力方式為支撐式，企業自定義產品特征代號為A的消防管道支吊架。

6 要求

6.1 外觀與標志

6.1.1 消防管道支吊架應標志清晰，各部件表面平整光潔，無加工缺陷及碰傷劃痕，涂層和鍍層應色澤均勻，無剝落、氣泡、劃傷等缺陷。

6.1.2 消防管道支吊架應設有耐久標志，標志內容應符合9.1規定。

6.2 規格

      消防管道支吊架可以承受的最大消防管道外徑對應的管道公稱直徑為20mm，25mm，32mm，40mm,50mm,65mm,80mm,90 mm,100 mm,125 mm,150 mm,200 mm,250 mm,300mm。

6.3 材料

      消防管道支吊架各部件應采用鋼或其他非熱敏感材料。

6.4 螺栓螺母

      消防管道支吊架采用的螺栓應符合GB/T 3098.1規定，螺母應符合GB/T 3098.2或GB/T 3098.4規定，螺栓螺母的表面應作鍍鋅處理或采用強耐腐蝕材料。

6.5 建筑連接部件

6.5.1 建筑連接部件應設置合理，便于安裝固定。

6.5.2 建筑連接部件與建筑結構的連接易產生滑動時，應設置輔助固定部件。

6.5.3 建筑連接部件及其與建筑結構的連接應有足夠的強度，按7.3規定的試驗方法進行試驗，在表1中規定的消防管道支吊架可承受的最大管道公稱直徑對應的試驗載荷下保持1min，建筑連接部件應無明顯變形、斷裂等損壞，與建筑結構的連接牢靠，無松動、滑脫等現象。

6.6 主體承力部件

6.6.1 螺桿

6.6.1.1 消防管道支吊架采用螺桿作為承力部件時，螺桿尺寸應符合表1的規定。

6.6.1.2 螺桿按7.3規定的試驗方法進行試驗，在表1中規定的消防管道支吊架可承受的最大管道公稱直徑對應的試驗載荷下保持1min，應無斷裂和明顯變形等損壞。

表1 螺桿最小尺寸及施加載荷

6.6.2 扁鋼部件

6.6.2.1 消防管道支吊架采用扁鋼作為承力部件時，扁鋼部件外表面應有防腐涂層或鍍層。

6.6.2.2 主承力部件采用的扁鋼部件的厚度宜不小于3mm，當扁鋼部件厚度小于4.8mm時，按7.3規定的試驗方法進行試驗，在表1中規定的消防管道支吊架可承受的最大管道公稱直徑對應的試驗載荷的1.5倍下保持1min，應無斷裂和明顯變形等損壞。當扁鋼部件厚度不小于4.8mm時，按7.3規定的試驗方法進行試驗，在表1中規定的消防管道支吊架可承受的最大管道公稱直徑對應的試驗載荷下保持1min，應無斷裂和明顯變形等損壞。

6.6.3 連接頭

6.6.3.1 消防管道支吊架與建筑連接部件及管道的連接頭應設置合理，便于安裝固定。
