1 范圍

      GB/T 23913的本部分規定了復合巖棉板耐火艙室中構架件的分類和標記、要求、試驗方法、檢驗規則等。

      本部分適用于船舶和海洋工程建筑物上具有耐火分隔要求的艙室和生活模塊中構架件的設計、制造和驗收。

2 規范性引用文件

      下列文件中的條款通過GB/T 23913的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。

      GB/T 700-2006 碳素結構鋼（ISO 630：1995，Structural stecls-Plates，wide flats，bars，sections and profiles,NEQ)

      GB/T 708-2006 冷軋鋼板和鋼帶的尺寸、外形、重量及允許偏差（ISO 16162：2000，Continuouslycold-rolled steel sheet products-Dimensional and shape tolerances,NEQ)

      GB/T 2518-2008 連續熱鍍鋅鋼板及鋼帶

3 分類和標記

3.1 分類

      構架件按用途分為下列三種類型：

      a）A-固定件；

      b）B-連接件；

      c）C-包覆件。

3.2 規格

      構架件的一般規格系列見表1。

表1 構架件規格 單位為毫米

3.3 結構型式和基本尺寸

      構架件的典型結構型式和基本尺寸見表2，表中未列的構架件的型式和規格等技術指標由供需雙方協商確定。

3.4 重量

      構架件的理論重量見表3。

3.5 標記

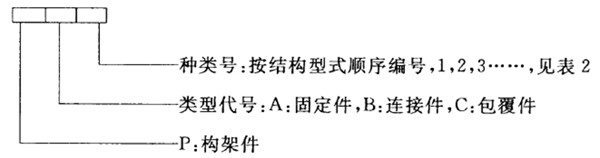

3.5.1 型號表示方法

      構架件的型號表示方法如下：

3.5.2 標記示例

      構架件頂型材的標記為：

      構架件 GB/T 23913.4-2009 PA1

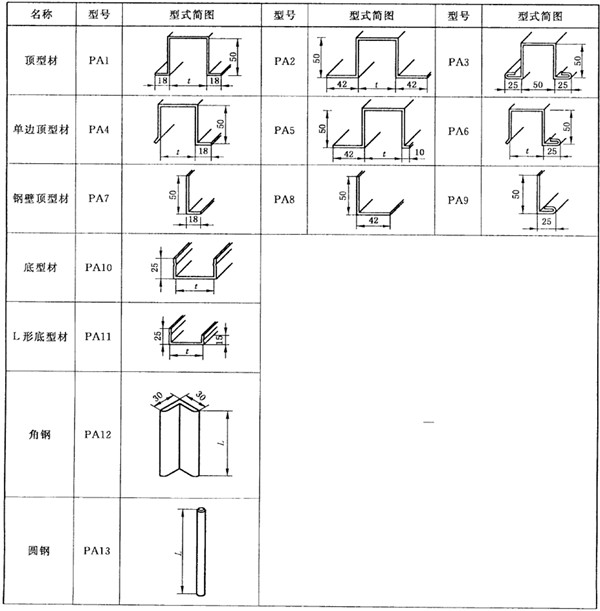

表2 構架件典型結構型式和基本尺寸  單位為毫米

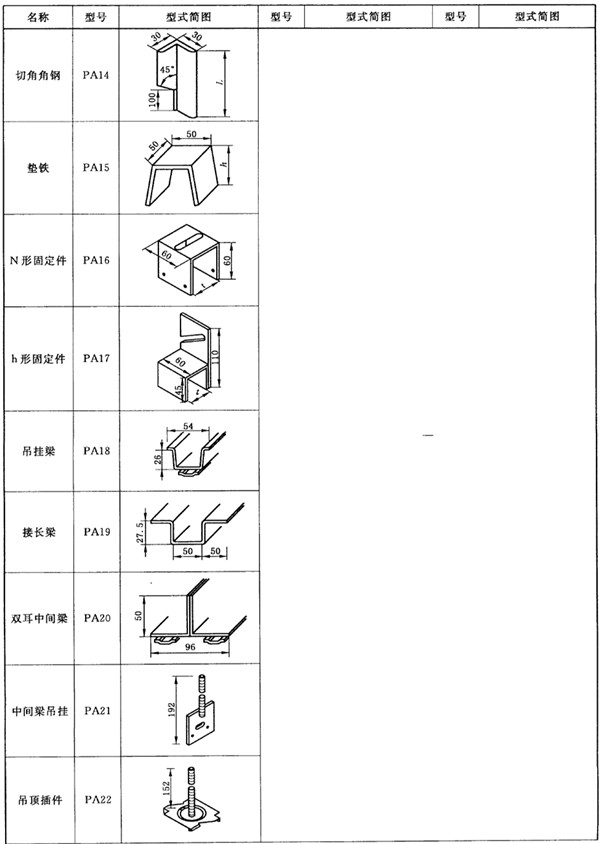

表2（續）  單位為毫米
